最近增加了新设备，网络传输需要用到网线，本想着直接购买网线来得方便快捷，但是购买网线的长度基本都是固定的，最短50cm，但实际使用不能达到自己想要的长度，定制相对来说不划算。想起几年前买了25米的网线还有多余的，于是网上下单了水晶头和网线钳，打算自己动手，多少长度可以根据自己需要制作。自己动手制作之前还得了解下网线制作的一些线序标准。
一、网线线序

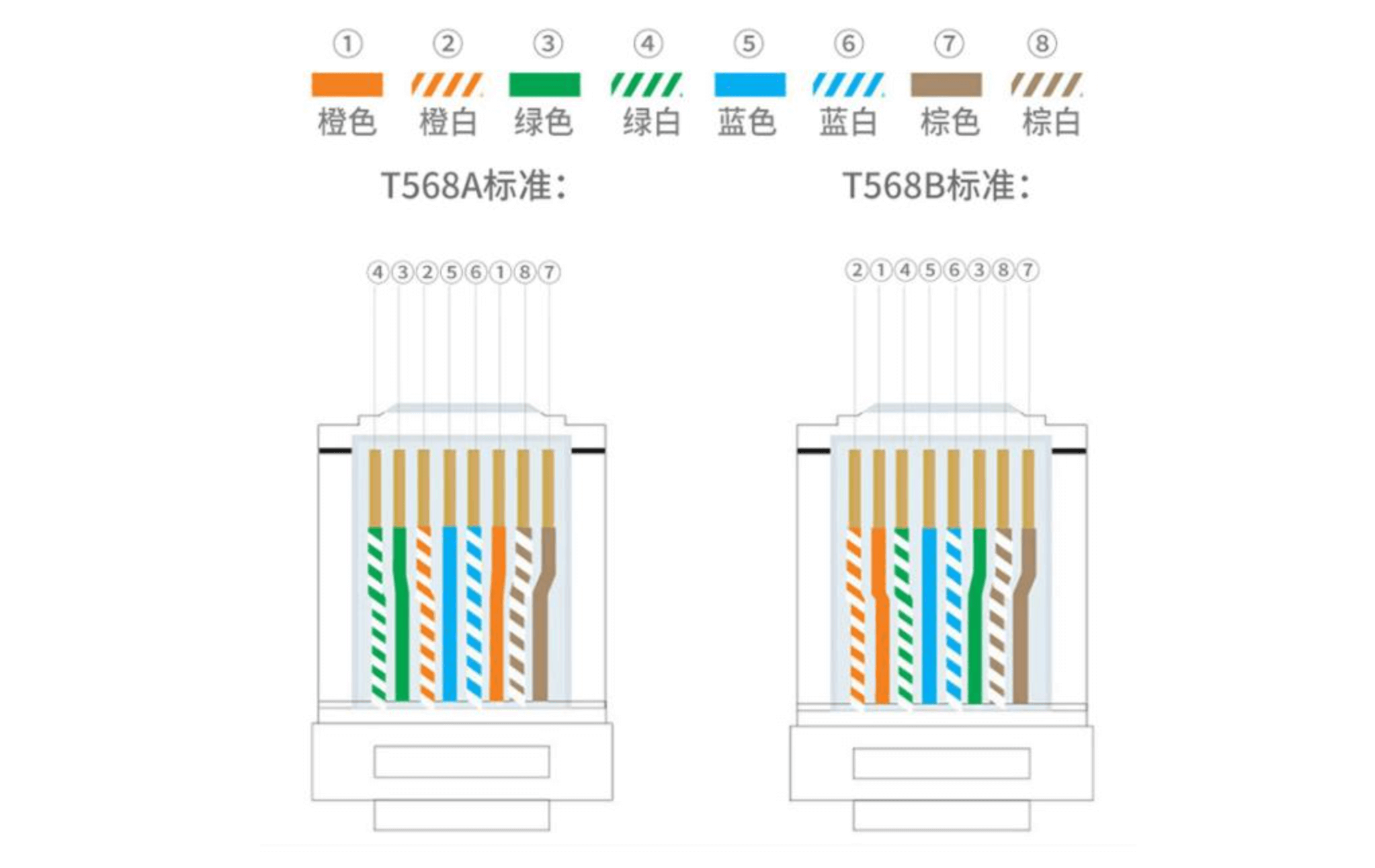

网线内部的线芯有固定的线序接法，一般分为T568A和T568B。
T568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕 ；
T568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
二、网线线序的实际应用
在早期，网卡是不能识别网线的线序的，所以就有平行线和交叉线两种网线连接方法。而现在的网卡都支持智能识别，所以普遍采用T568B标准来制作网线。
交叉线的做法是：一头采用T568A标准，一头采用T568B标准
1. 电 脑←—→电 脑，即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机
平行线的做法是：两头同为T568B标准
1. 电 脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电 脑←—→ADSL 路由器的 LAN 口
4. 电 脑←—→集线器或交换机
三、T568B的由来
在计算机网络刚开始发展的1985年，AT&T公司研发了基于已有电话系统（依据USOC的定义对接口进行端接）并与其向下兼容的新型计算机网络，AT&T公司使用的端接方式被成为258A方式。之后258A端接方式在网络中, 尤其在北美地区，被广泛应用。
同一时期，美国通信业的很多公司提出需要有个第三方机构来统一布线标准，于是行业的管理机构CCIA就向EIA 提出了此要求。直到1991年7月，颁布了第一个标准草案——EIA/TIA-568。提出了T568A端接方式，并且支持用两对双绞线向下兼容一对双绞线的电话系统。经过多次修订，于1994年1月正式颁布了EIA/TIA-568A标准。又经过10次修订，TIA/EIA 568-B于2002年颁布，将AT&T 的258A收入其中，更名为T568B。T568A与T568B同样被国际标准（ISO 11801:2002）采用，成为全球通行的端接方式。
可以看到，A与B方式唯一不同是橙色线对与绿色线对的位置互换了，采用色标的目的是为了操作者便于识别线对，电气性能方面，A与B没有本质区别，也没有孰优孰劣之分。由于上述历史原因，B方式早于A方式，这也是T568B方式使用更多的原因。
